MAQUETTE BATEAU  PILOTE COURONNEE 4

MARQUES DE COQUE

19 Août 2015, 15:43pm

Publié par spanish84

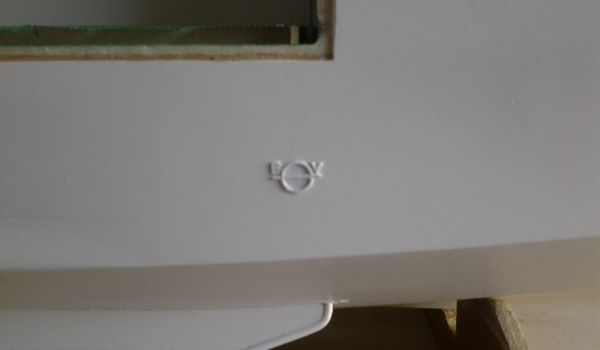

Réalisation des marques de franc-bord avec du fil électrique. Les lettres B et V ( bureau véritas) on été découpées dans du plasticard de 0,5mm. Pour confectionner le B , j'ai percé d'abord les deux trous, puis j'ai découpé le contour au scalpel. La lettre V ne présente pas de difficulté, à condition de découper d'abord l'intérieur. Collage de l'ensemble avec de la colle cyano.

MARQUES DE COQUE

Après les soudures, j'ai limé la surface pour obtenir une finition plate.

MARQUES DE COQUE

Collage sur la coque à la colle cyano.

MARQUES DE COQUE

Vue d'ensemble. Présentation à blanc de la paroi de la baignoire.

MARQUES DE COQUE

Première couche de peinture blanche.

MARQUES DE COQUE

Les marques de présence d'un propulseur d'étrave et d'un bulbe ont été réalisées dans du plasticard de 0,5mm et collées à la colle cyano.

Voir les commentaires

NEONS

9 Août 2015, 15:37pm

Publié par spanish84

Réalisation des néons à partir d'un tube de plexiglas de 4mm de diamètre, de led de 1,8mm alimentés en 6volts et des bouchons en aluminium usinés au tour. Ces néons sont répartis sous le toit de tortue, sur la face arrière du local avant, sur le pont central , sur les baignoires et sur la plage arrière. Soit au total une vingtaine de néons.

NEONS

Ensemble des éléments constituant les néons.

NEONS

L'intensité d'éclairage des leds étant importante , j'ai atténué l'éclat avec du papier calque.

Après avoir découpés des rectangles aux dimensions puis roulés sur le manche d'une lime aiguille, je les ai glissés à l'intérieur des tubes.

NEONS

Les bouchons et les leds sont collés à la colle à bois.

NEONS

Montage des néons sous le toit de tortue. Les fils d'alimentation électrique passent au travers de la face du local avant .

NEONS

Essai d'éclairage des néons de la plage arrière.

NEONS

Eclairage du panneau du pont central. L'évier de la passerelle traine sur le pont avant sa mise en place.

NEONS

Eclairage de la plage arrière. Il reste encore à installer les enrouleurs d'aussières.

Voir les commentaires
